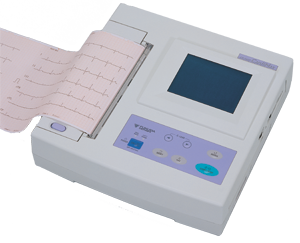

Электрокардиограф FX-7402

Двенадцатиканальный электрокардиограф Fukuda FX-7402, позволяющий производить запись ЭКГ 12 стандартных отведений в ручном и автоматическом режиме. Аппарат может быть модифицирован подключением программных картриджей: PC-7403 (анализ и интерпретация) и PC-7404 (анализ, интерпретация и подключение к стресс-системе). На бумаге шириной 210 мм обеспечивается большой формат распечатки данных. Кроме кривых ЭКГ распечатываются данные измерений, R-R интервалы, тренды. При использовании программных картриджей на печать выводятся данные анализа, интерпретации, данные обследования с помощью стресс-системы.

Жидкокристаллический дисплей кардиографа Fukuda FX-7402, кроме отображения данных обследования выполняет роль панели управления простым касанием экрана. Оптимальный для обзора дисплей с задней подсветкой обеспечивает в реальном масштабе времени отображение одновременно 12 отведений. Кардиограф имеет встроенную память на 300 сообщений (измерений). Каждая ЭКГ автоматически выделяется и записывается в память для последующего воспроизведения. Память кардиографа может быть расширена за счет использования PC-карты памяти. Кардиограф имеет порт для связи с компьютером с помощью дополнительного программного обеспечения.

Стандартный комплект поставки

12-канальный кардиограф Fukuda FX-7402 - 1 шт.
10 электродный кабель пациента - 1 шт.
Электроды для конечностей - 4 шт.
Грудные электроды - 6 шт.
Регистрационная термобумага - 1 рул.
Сетевой кабель - 1 шт.
Гель для ЭКГ - 1 тюбик
Инструкция по эксплуатации (рус.) - 1 шт.

Технические характеристики

Блок ЭКГ
Отведения	12 стандартных отведений
Выбор чувствительности	1/4; 1/2; 1; 2 см/мВ ручной или автоматический режим
Постоянная времени	Более 3.2 с
Частотная характеристика	0.05 Гц-150 Гц (на уровне –3дБ)
Коэффициент режекции основного режима	Более 103 дБ
Максимальный электродный потенциал	Более ± 550 мВ
Аналогово-цифровое преобразование	18 Бит
Частота дискретизации	8000 выборок/сек/канал
Фильтры	Переменного тока: 50 мм 60 Гц, менее –20 дБ. Мышечный: 25 или 35 Гц; -3 дБ (-6 дБ/октава)
Дрейф-изолинии	0.25 или 0.5 Гц; -3 дБ (-6 дБ/октава)
Память
Встроенная память	свыше 300 сообщений (измерений)
PC карта пямяти	свыше 1000 измерений (при использовании PC карты емкостью 2 MB)
Дисплей
Жидкокристаллический с задней подсветкой и функцией управления кардиографом касанием экрана
Разрешающая способность	320 х 240 точек
Отображение	3/6/12 каналов
Принтер
Метод печати	линейка термоэлементов
Скорость протяжки бумаги	5; 10; 12.5; 25 или 50 мм/сек
Бумага для записи	Рулонная 210 мм x 30 м (OP-69TE)
Интерфейсы
Серийный порт	RS-232C; 1 порт
Порт PC-карты памяти	PCMCIA, 1 порт
Внешний дисплей	SVGA, 800 х 600 пикселей
Безопасность
Ограничительный стандарт	IEC 60601-1; IEC 60601-2-25
Защита от электрического тока	Класс 1 (тип CF) и внутренне защищенное оборудование (тип CF)
Электропитание
Переменного тока	100-240 В 50/60 Гц (универсальное)
Постоянного тока	9.6 В
Массо-габаритные характеристики
Габаритные размеры	335 х 346 х 100 мм
Масса	6 кг
