Электрокардиограф Page Writer Trim III


Page Writer Trim III

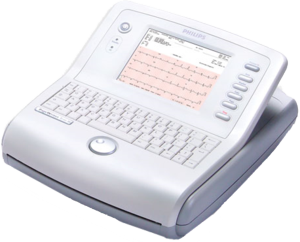

Кардиограф PageWriter Trim III представляет последнее компактное экономичное кардиографическое решение компании Philips. Более чем простая, легко перемещаемая система электрокардиографии PageWriter Trim III сочетает простоту использования высококонтрастного полноцветного дисплея и способность удовлетворять запросы стремительного мира медицины.

Комплексный интерфейс и распространение информации
Для оптимизации клинической эффективности информация о пациенте может быть быстро введена с помощью имеющейся на приборе буквенно-цифровой клавиатуры или приобретаемого дополнительно сканера штрих-кодов.

Новый цифровой модуль интерфейса пациента снабжен диаграммой отведений с цветовой кодировкой, помогающей легко и быстро ориентироваться в электродах. Каждый провод отведения можно удалять и заменять по отдельности, что способствует минимизации эксплуатационных расходов.

Поступающая информация совместно используется приборами, которые включают сканер магнитных карт, сканер смарт-карт, карту хранения ЭКГ и модемную карту. Предусмотренное в кардиографе PageWriter Trim III преобразование в формат XML устанавливает открытый стандарт ЭКГ внутри- и внеорганизационного распространения информации.

Борьба за качество, интерпретация на высочайшем уровне
Для обеспечения последовательно точных ЭКГ усовершенствованные индикаторы контроля качества сигнала немедленно реагируют на отключение или бездействие электродов, шум и иные факторы, влияющие на качество сигнала.

Кардиограф PageWriter Trim III делает возможной интерпретацию результатов по последнему слову науки благодаря алгоритму Philips 12-Lead Algorithm. Это приносит настолько впечатляющие плоды при диагностике пациентов всех возрастов, как усовершенствование классификации импульсов кардиостимулятора и быстрое точное определение подъема сегмента ST при инфаркте миокарда.

Уникальная комбинация характеристик позволяет кардиографу PageWriter Trim III устанавливать новые стандарты адаптабельности для компактных кардиографов.

Общие сведения

Регистрации ЭКГ

  • Регистрация сигнала ЭКГ детей и взрослых осуществляется не более чем в 12 отведениях.
  • Отображение в реальном времени, в том числе ФИО и идентификатора пациента.
  • Автоматическое и настраиваемое обнаружение импульсов кардиостимулятора.

Метроном

  • Функция метронома с настраиваемыми параметрами используется для проведения двухступенчатой пробы Мастера.

Контроль качества ЭКГ

  • Индикаторы контроля сигнала ЭКГ в реальном времени незамедлительно предоставляют информацию и расположении отключенных или недействующих электродов.
  • Частотные фильтры артефактов, переменного тока и верхней и нижней границы. Запоминание и передача ЭКГ
  • Кардиограф PageWriter Trim II обладает памятью, достаточной для хранения 50 ЭКГ, которые могут быть быстро переданы посредством приобретаемых дополнительно модема, CF-карты или подключения по локальной сети.

Возможность предварительного просмотра

  • Полноэкранный просмотр отчетов ЭКГ по мере их готовности позволяет оценивать качество до печати.

Интерпретация ЭКГ

  • Кардиограф PageWriter Trim III поддерживает алгоритм интерпретационного анализа Philips 12-Lead Algorithm. С его использованием у детей и взрослых оценивается амплитуда, длительность и морфология сигналов ЭКГ и сопутствующих ритмов
  • Прошедшая клиническую проверку программа интерпретации повышает информативность, обоснованность и достоверность результатов анализа ЭКГ.

Технические характеристики

Регистрации ЭКГ

  • В реальном масштабе времени в 12 отведениях
  • Автоматическая (12 отведений)
  • Ритм (до 12 отведений)
  • Полная запись (1 отведение)

Клавиатура

  • Полноразмерная буквенно-цифровая клавиатура

Дисплей

  • Разрешение 640 x 480 пикселов
  • Цветной TFT

Обработка и регистрация сигнала

  • 2000 в секунду с электрода (отведения). 24-разрядное аналого-цифровое преобразование обеспечивает разрешение 5мкВ.

Автоматическая частотная характеристика

  • 0,05-150 Гц, 0,15-150 Гц, 0,5-150 Гц, 0,05-100 Гц, 0,15-100 Гц, 0,5-100 Гц, 0,05-40 Гц, 0,15-40 Гц, 0,5-40 Гц

Частотная характеристика ритма

  • 0,05-150 Гц, 0,15-150 Гц, 0,05-100 Гц, 0,15-100 Гц, 0,05-40 Гц, 0,15-40 Гц

Фильтры

  • Помех переменного тока.
  • Артефактов.
  • Верхней и нижней границы

Разрешение принтера

  • Цифровой матричный принтер с высоким разрешением с печатью на термобумаге
  • 200 точек на дюйм (по оси напряжения) и 500 точек на дюйм (по оси времени) при 25 мм/с,/li>

Форматы отчета

  • 3x4 (1R, 3R)
  • 6x2 (стандартные, Cabrera)
  • Ритм (до 12 избранных отведений и Cabrera)
  • Расширенная оценка по 12 отведениям
  • Полная запись (1 минута непрерывного сигнала с 1 избранного отведения)
  • Pan-12 (Cabrera)
  • 12x1 (стандартные, Cabrera)

Емкость аккумулятора

  • В обычных условиях — 40 электрокардиограмм от одной зарядки или 30 минут непрерывной записи ритма
  • Во время распечатки ЭКГ работа не прекращается

Зарядка аккумулятора

  • Восемь часов до полной емкости

Сетевое подключение (дополнительное)

  • Сетевая карта стандарта Ethernet 10 Base-T IEEE 802.3

Характеристики факсимильной связи

  • Протокол факс-модема группы 3 класса 1 или 2
  • Поддержка факс-модема PCMCIA

Модем (приобретается дополнительно)

  • V.90, K56flex, расширенный V.34, V.32bis, V.32, V.22bis и более ранние

Считыватель штрих-кода

  • Reads Code 39 Symbology

Хранение ЭКГ

  • Память для хранения 50 ЭКГ
  • На дополнительной карте PCMCIA 128 МБ — 150 обычных ЭКГ

Форматы файла ЭКГ

  • XML и XML SVG
  • Сохраняется при 500 Гц

Параметры сети питания

  • Переменный ток 100-240 В, 50/60 Гц, 65 ВА (макс.)

Условия эксплуатации

  • От 10 до 40 °C
  • Относительная влажность от 15 до 80 % (без конденсации паров)
  • Высота над уровнем моря до 4550 м

Условия хранения

  • От 0 до 50 °C
  • Относительная влажность от 15 до 90 % (без конденсации паров)
  • Высота над уровнем моря до 4550 м

Размеры кардиографа

  • 388 x 310 x 106 мм

Масса кардиографа

  • 7.38 кг, включая батарею, модуль пациента, провода отведений, зажимы типа «крокодил», упаковку электродов и пачку бумаги
