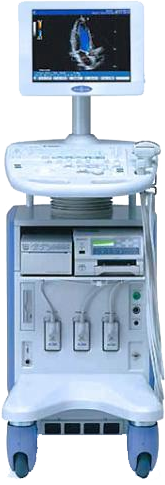

Ультразвуковой диагностический сканер высшего класса Fukuda UF-850 XT, предназначенный для диагностики в абдоминальной области, кардиологии, акушерстве, гинекологии, неонаталогии, педиатрии, урологии, исследований сосудов, поверхностных органов и структур, транскраниальных исследований.

Отличительные особенности

• Полностью цифровая система (F-XTD технология) с двойным формированием луча.
• Режимы: B(2D), M, B/M, CFM, PD, PWD, CWD, Triplex, THI.
• Широкополосные датчики с частотами до 14 МГц.
• Цветной CRT или LCD дисплей
• Память на МО диске, CD-R и HDD.
• Одновременное подключение 3-х датчиков.
• Передача данных в системе DICOM.

F-XTD технология

Применение полностью программируемой архитектуры стало возможным благодаря использованию уникального высокоскоростного “F-XT процессора”. Обработка сигнала в реальном времени, расчет скорости и функции формирования изображения, которые обычно реализуются аппаратным способом, теперь реализованы при помощи программы. Заложенная гибкость системы программирования позволяет значительно расширить функциональные возможности пользователя.

Цифровое формирование луча, которое определяет качество изображения, реализовано специальной микросхемой Super ASIC. Формирование луча по точкам, обеспечиваемое множеством высокоскоростных АЦП, и скорость обработки на уровне сверх высокоскоростных компьютеров позволяют получить широкополосное изображение с высоким разрешением.

Многолучевая обработка и непрерывная динамическая фокусировка

Высокая частота смены кадров достигнута благодаря двойному формированию луча, что позволяет даже в режиме цветного допплеровского картирования обнаружить ненормальный кровоток. Непрерывная цифровая динамическая фокусировка луча увеличивает число точек фокуса и повышает качество изображения за счет уменьшения шумов.

Цифровая запись изображения в реальном времени

В процессе обследования движущееся изображение может быть записано блоком записи изображений на жесткий диск. Применение современной технологии сжатия изображений следующего поколения JPEG2000 уменьшает искажения изображения даже в режиме стоп кадра.

Сверхширокий угол сканирования, монитор высокой яркости

Сканер по желанию потребителя может быть укомплектован LCD или CRT монитором с диагональю 15”. Особенностями являются сверх широкий угол сканирования, высокая яркость и оптимальная для ультразвукового изображения разрешающая способность. Качество изображения превосходно даже при ярком внешнем освещении.

Высокочувствительные широкополосные датчики

Широкополосные кристаллические решетки высокой плотности и уникальный бесштыревой разъем, которые передают слабые допплеровские сигналы, применяются для широкого набора датчиков. Поэтому превосходное качество изображения доступно в различных областях обследований. Компактные и легкие разъемы облегчают подключение датчиков.

Простота управления

Поворотная панель управления, а также регулировка положения монитора по трем направлениям позволяют выбрать наиболее удобное положение для различных условий работы. Максимально удобное расположение кнопок, большой трекбол, и рычажки переключателей упрощают управление. Двухцветная подсветка клавиш позволяет легко определить текущее состояние.

Области применения

• абдоминальная область, акушерство, гинекология, поверхностные органы и структуры, кардиология, сосудистая система, педиатрия и неонаталогия, урология, транскраниальные исследования

Режимы сканирования

• B(2D), M, Цветной М режим, PWD, СWD, CFM, PD, Triplex, THI

Основные параметры системы

• Цифровая (F-XTD) технология формирования луча
• Мультичастотные датчики
• Цветной TFT LCD или CRT монитор размером 15”
• Количество оттенков серого: 256
• Количество цветов: 16777216
• Регулировка монитора в трех плоскостях
• Регулировка клавиатуры в двух плоскостях
• Фокусировка на передачу не менее 4 фокусных зон
• Непрерывная динамическая фокусировка на прием
• Глубина сканирования 2-24 см с (шагом 1 см)
• Поворот изображения вверх/вниз, вправо/влево
• Изменение угла сканирования
• Изменение скорости в М режиме 4 ступени
• Изменение скорости в PWD режиме 4 ступени
• PRF в PWD-режиме: 1-20 кГц (12 значений)
• PRF в CFM/PD-режиме: 0,375-12 кГц (14 значений)
• MTI фильтр в CFM/PD-режиме 6 ступеней
• Динамический диапазон: до 177 db
• GAIN: 60-100db
• STС: 8 ступеней
• Корреляция кадров: 8 ступеней
• Пост обработка (гамма-коррекция): 8 ступеней
• Цветная шкала: 4 типа
• Функция увеличения (ZOOM) с высоким разрешением в реальном режиме времени
• Встроенные и программируемые пользователем предустановки режимов работы
• Многоступенчатый фильтр движения стенок от 50 до 1600 Гц (8 уровней)
• Корректировка угла в допплеровских исследованиях до 90 градусов
• Изменение угла луча в CFM режиме: +15 -15 градусов
• Автотрассировка спектра
• Режим кино петли: 1800 кадров
• Списочная память (М, PWD), не менее 4 страниц (64 секунды)
• Архивация изображений (JPEG / BMP - формат) на MO/CD-R или HDD
• Встроенный видеомагнитофон с сохранением на HDD в формате JPEG2000
• Передача/прием изображений в формате DICOM, JPEG, BMP
• Одновременное подключение трех датчиков
• Работа в трехчастотном режиме для всех датчиков
• Бесштыревое соединение датчиков
• Возможность последующего программного расширения системы

Программы обработки измерений

• Для общих исследований: расстояние, периметр, площадь, объем. Для кардиологических исследований: объем, скорость, ЧСС, функция левого желудочка. Для акушерско-гинекологических исследований: срок беременности, предполагаемая дата родов, вес плода
• Доплер: LV в потоке, RV в потоке, PI, RI, CE, CO, Tei-индекс

I/O интерфейс

• Ч/б выход изображения для видеопринтера (NTSC или PAL); Вывод цветного изображения VGA (RGB); Вход/выход S-Video для видеомагнитофона; Стерео аудио вход/выход; Два USB порта (USB 1.1); Сетевое подключение: Ethernet (10BASE-T / 100BASE-TX); 2 разъема управления принтерами и разъем для ножной педали

Общие характеристики

• Электропитание:100-120В или 200-240В,50/60 Гц, 900ВА
• Габаритные размеры:1360 х 480 х 820 мм
• Вес, не более 100 кг

Применяемые датчики

Наименование	Модель	Пункционная насадка	THI	Примечания	Частоты [МГц]
Электронный конвексный датчик	FUT-CG602-5A	+	+	Для абдоминальной области, 60R	2.5/3.5/5.0
Электронный конвексный датчик	FUT-CG505-8A	+	-	Для педиатрии, акушерства и гинекологии, 50R	5.0/6.5/8.0
Электронный линейный датчик	FUT-LG386-9A	+	-	Для поверхностных органов, щитовидной железы, сосудов 38мм	6.0/7.5/9.0
Электронный линейный датчик	FUT-LG308-16A	+	-	Для поверхностных органов, периферических сосудов, 30мм	8.0/10/14
Электронный транствагинальный датчик	FUT-TVG114-7A	+	-	Для гинекологии, R11	5.0/6.0/7.0
Электронный секторный датчик	FUT-SG162-5A	+	+	Для кардиологии, 16мм	2.5/3.5/4.5
Электронный секторный датчик	FUT-SG125-8A	+	-	Для кардиологии, педиатрии 12мм	5.0/6.5/8.0

Дополнительные блоки и устройства

Наименование	Модель	Примечания
Блок непрерывноволнового доплера CWD	UF-800XTD-CWU	-
Блок биологических сигналов с кабелем отведений и конечностными электродами	UF-800XTD-BIO CP-50R TE-43	-
Блок записи изображений	UF-800XTD-REU	J2K плата и HDD
Ножной переключатель	OA-293	-
Держатель кабеля	UF-800XTD-CMG	-
Микрофон ФКГ	MA-300	-
Датчик пульсовой волны	TY-306	-
Черно-белый видеопринттер	UP-895MD	-
Цветной видеопринтер	UP-21MDS	-
VCR (видеомагнитофон)	-	-
