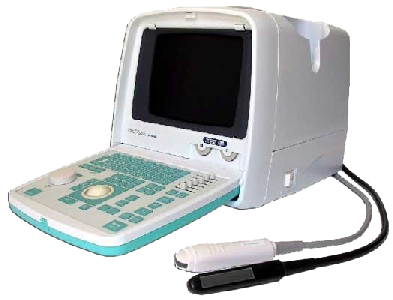

Ультразвуковой аппарат HS-2000

Отличительные особенности аппарата HS-2000

9-дюймовый монитор
возможность одновременного подключения двух датчиков
память на 60 ультразвуковых кадров, возможность архивирования изображения на PC, кинопетля на 41 кадр
широкий спектр относительно недорогих мультичастотных датчиков
отличное качество изображения благодаря передовым технологиям
гамма-коррекция; корреляция кадров, строк
регулировка чувствительности по глубине STC: 6 уровней

Ультразвуковой сканер Honda HS-2000 предназначен для функциональной диагностики в области акушерства, гинекологии, обследования органов абдоминальной области, кардиологии, поверхностных структур, тканей, молочной и щитовидной желёз. Одновременно к сканеру может быть подключено два датчика с коммутацией их на клавиатуре.

Являясь многофункциональным, аппарат может быть укомплектован полным набором датчиков: линейных, конвексных, микроконвексных в том числе трансвагинальным и трансректальным. Датчики работают в широком диапазоне частот от 2,8 до 12,5 MГц, причём все являются мультичастотными.

Сканер HS-2000 имеет 3 режима отображения: B; B/B; B/M (в режиме М - 4 скорости протяжки). Оперативные регулировки позволяют оптимизировать качество изображения. Кроме яркости и контраста регулируется общее усиление в диапазоне 36-100 дБ, чувствительность на разных глубинах (6 регулировок).

Кроме того заложенные в сканере программы позволяют проводить дополнительную обработку ультразвукового изображения нелинейной гамма коррекцией, корреляцией кадров и строк. В результате изображение на экране с размером 23 см имеет высокую разрешающую способность и широкий диапазон регулировок в зависимости от характера обследуемого объекта и условий наблюдения.

Функциональные возможности

Метод сканирования	Автоматическое сканирование в реальном масштабе времени электронной линейно-конвексной матрицей
Режимы отображения	B; B/B; B/M (в режиме М- 4 скорости развертки)
Количество каналов	Передача: 32 канала, прием: 24 канала
Размер экрана монитора	23 см (9 дюймов)
Количество градаций яркости	256
Метод фокусировки	Передача: 4-х уровневая динамическая фокусировка Приём: динамическая фокусировка в реальном масштабе времени
Регулировка изображения	Динамический диапазон: от 35 до 95 дБ(с шагом 10дБ) Усиление в режимах В и М: от 36до100дБ(с шагом1дБ) Регулировка чувствительности по глубине STC: 6 уров
Обработка изображений	Гамма-коррекция; корреляция кадров; строк
Измерительные операции	Измерение расстояния: 4 типа измерений Измерение площади/периметра: 2 типа измерений Измерение объема Измерение угла тазобедренного сустава Измерение левого желудочка Измерение гистограммы
Отображение изображения	Направление изображения: Перевернутое (Лево/Право), Верх/Низ Сдвиг: с шагом 1 см (макс. глубина 18 см) Кинопетля: 41 кадр Увеличение изображения: 4-х кратное
Функции изображения	Название учреждения (32 знака) Имя пациента и ID-номер Возраст Дата и время обследования Тип датчика Направление изображения Диапазон глубин
Функции измерения	Расстояние Окружность, площадь, периметр Объем Угол тазобедренного сустава Вычисление срока беременности Измерение гистограммы Измерение левого желудочка
Количество одновременно подключаемых датчиков	Два (с коммутацией их на клавиатуре)
Диапазон обследуемых глубин	3,5 МГц: 24см, 18cм, 15 см, 12 см, 9см, 6 см
	5,0 МГц и более: 16см, 12см, 10 см, 8см, 6 см, 4 см
Источник электропитания	230В, 50/60 Гц переменного тока
Габаритные размеры	298х380х300 мм (сложенная клавиатура) 298х580х300 мм (разложенная клавиатура)
Масса	12 кг

Применяемые датчики

Cтандартный датчик	HCS-436M Конвексный 2,8/3,5/5,0 МГц, 60 R
Дополнительные датчики	HCS-454 Конвексный 5,0 МГц, 40R
	HCS-452M Микроконвексный 3,5/5,0/7,0 Мгц, 20R
	HLS-438 Линейный 3,5 Мгц, 80 мм
	HLS-455 Линейный 5,0 Мгц, 50 мм
	HLS-475M Линейный 5,0/7,5/10,0 Мгц, 50 мм
	HLS-413 Линейный 7,5/10,0/12,5 MHz, 30 мм
	HCS-4710MV Трансвагинальный 5,0/7,5/9,0 Мгц, 12R
	HLS-455R Трансректальный 5,0/7,5/10,0 МГц, 50 мм
	HLS-475VWF Ветеринарный 5,0/7,5 Мгц, 5мм
